部品を配置する

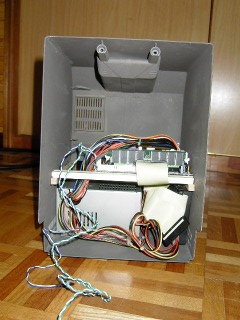

電源を底面に両面テープで貼り付けます。ＨＤＤはコネクターが前に来るように縦置きにして，
倒れないように適当なもので隙間をふさぎます。
さらにマザーボードを所定の位置にはめこんで，
配置完了です。

今後の課題

電源は交換でしょう。
何に交換するか迷っています。
ちなみにATX電源のサイズは150×140×86mm
マザーボード用20/24ピンコネクタ　±12V、±5V、3.3V
CPU用4ピンコネクタ　12V
ATA用コネクタ　12V、5V
シリアルATA用　12V、5V、3.3V
FDD専用4ピン　12V、5V
パワーマネジメント用　+5VSB
最初はSFX電源とか，もしくは最近はmini-ITX規格のマザーボードの種類が増えてきたこともあって，
電源付き専用ケースも売られていることから，そのケースから外して使おうかとか思っていたのですが，
AT電源の音の大きさに驚いています。
（ちなみにSFX電源はサイズが100×125×50or63.5mmもしくは125×100×63.5mm、-5Vがなし
　mini-ITXマザーボード用のケースを見ていると、
　unitcomの出している2.5inchHDDとスリムタイプの光学ドライブ使用可能なITX-200は250WのSFX電源をのせています。
　ITX-100は5inchベイと3.5inchシャドウベイ付きで60WのACアダプタ。
　mini-ITX規格自体では174×73×55mm
　5VSB 0.1A（定格負荷最小）～1.5A（定格負荷最大）～2.0A（最大）リップル150ｍV ±5%（許容電圧誤差） 6.5V（制限電圧）
　+3V 0.1A～1.0A～2.0A 100ｍV ±5% 3.8V
　+5V 0.1A～6.0A～7.0A 100ｍV ±5% 6.5V
　+12V 0.1A～0.5A～0.8A 200ｍV ±8% 15.6V
　総出力定格47W,最大60W）
今までは床においていたのでそれほど感じなかったのですが，
机の上だと意外にうるさいです。
静音電源が必須でしょう。
いっそACアダプターにした方がよいのかも。
この場合は何Ｗにするかが問題ですね。
今は液晶ディスプレイ用のACアダプターは別につないでいるのですが，
１台のMacに電源コンセントが２口必要なのはあまりスマートじゃありません。
液晶ディスプレイやいざというときのＣＤ・ＤＶＤドライブ１台分の電力もまかなえるＡＣアダプターが
現時点での本命です。
いずれにしても電源を小型化もしくは外に出せれば，ＨＤＤは普通に水平に置けるでしょう。
さらにOpenBlocks266にＨＤＤのせてUNIX積んで組み込むなんて，
ダブルCPUじゃなくて１台中にコンピューターが２台，
おもしろさだけで意味は皆無に近い芸当だって可能になります。
（あ，その分の電力も必要か……。）

……と思っていたら……。
500GBだけの運用をはじめたら意外に静か！。
騒音の多くはなんのことはない家に転がっていたIDE3.5インチ20GBなのでした。
日立のdeskstarってすげえや。
（2008.11.29.最終改訂）
